Drone suicida BG-201
1. Introdução Geral

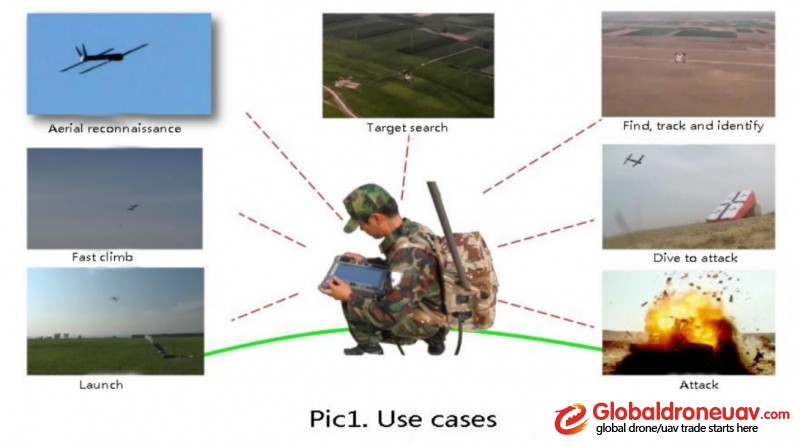

O UAV de reconhecimento é uma pequena aeronave portátil não tripulada que pode ser usada para além do alcance visual, reconhecimento em tempo real e ataques precisos em forças terrestres de pequena escala, mudando as regras atuais de combate no mundo. Os principais modos operacionais incluem captura de território, operações antiterrorismo, combate a alvos de manobra em baixa velocidade e defesa em declive reverso. Os principais alvos abrangem pessoal inimigo, veículos comuns, blindagens leves, veículos com mísseis, aeronaves e caminhões-tanque.
O UAV supera o poder de fogo tradicional ao combater com eficácia alvos difíceis de alcançar. Ele pode localizar, rastrear e atingir rapidamente alvos difíceis de ver, como telhados de residências urbanas, interiores de edifícios, becos, colinas, montanhas e aqueles em outros ambientes de terreno complexos. Ao mesmo tempo, pode evitar o perigo de o usuário ser exposto ao inimigo, melhorando significativamente a segurança e a taxa de sobrevivência dos soldados.
O UAV tem bom voo e capacidade de ataque precisa, fornecendo aos operadores imagens em tempo real e coordenadas BDS / GPS para coleta de informações, posicionamento, identificação ou eliminação de alvos. É difícil ser detectado, identificado ou rastreado, mesmo em uma distância bastante curta. É difícil para o inimigo encontrar o drone e escapar a tempo, graças aos seus baixos sinais visuais e sonoros ao atingir os alvos. Todos os aerofólios podem ser dobrados e o drone pode ser lançado através de várias plataformas, como as terrestres, aéreas e navais.
2. Parâmetros Técnicos
2.1 Parâmetros técnicos do UAV Reconnaissance-I
a) Peso máximo de decolagem: 3,5 kg
b) Capacidade de carga: ≥0,5 kg
c) Diâmetro (quando dobrado): ≤110mm
d) Comprimento do corpo: ≤739 mm (hélices incluídas)
e) Energia: Elétrica
f) Método de posicionamento de navegação: BDS / GPS
g) Buscador de reconhecimento: luz visível + raio infravermelho
h) Precisão de posicionamento do alvo: 1m (CEP)
i) Método de decolagem: lançamento do canister (gás frio / foguete / pressão)
j) Método de reciclagem: Reciclagem de pára-quedas (versão de reconhecimento) / sem reciclagem (versão de reconhecimento mais ataque)
k) Raio de controle: 10km
l) Resistência: ≥30min
m) Velocidade de cruzeiro: 30m / sa 40m / s
n) Velocidade máxima de voo: ≥50m / s
o) Altura típica de trabalho: 50m ～ 150m
p) Taxa de transmissão: 4M / s
q) Atraso de transmissão: 200ms
2.2 Parâmetros técnicos do UAV Reconnaissance-II
a) Peso máximo de decolagem: 9kg
b) Capacidade de carga: ≥1,5 kg
c) Diâmetro (quando dobrado): ≤140mm
d) Comprimento do corpo: ≤1069 mm (hélice incluída)
e) Energia: Elétrica
f) Método de posicionamento de navegação: BDS / GPS
g) Buscador de reconhecimento: luz visível + raio infravermelho
h) Precisão de posicionamento do alvo: 30m (CEP)
i) Método de decolagem: lançamento do canister (gás frio / foguete / pressão)
j) Método de reciclagem: reciclagem de pára-quedas (versão de reconhecimento) /
sem reciclagem (versão de reconhecimento mais ataque)
k) Raio de controle: 10km
l) Resistência: ≥30min
m) Velocidade de cruzeiro: 30m / sa 40m / s
n) Velocidade máxima de voo: ≥50m / s
o) Raio de giro mínimo: ≤100m
p) Altura típica de trabalho: 50m ～ 300m
q) Taxa de transmissão: 4M / s
r) Atraso de transmissão: 200ms
3. Componentes
O UAV de reconhecimento consiste em duas partes. a parte aérea e a parte terrestre. A parte aérea inclui uma plataforma de drones, dispositivo de aviônica aerotransportada, link de dados aerotransportado e carga de missão. A parte do solo consiste em monitoramento e controle de solo, terminal de controle de solo e dispositivo de lançamento.
um corpo

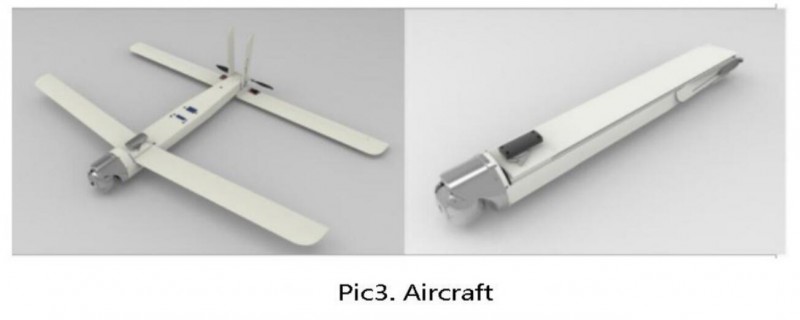

O UAV adota um layout tandem e design dobrável, tornando-o adequado para o lançamento do canister e instalação modular. As asas retangulares dianteira e traseira podem ser dobradas sob a fuselagem. A barbatana de cauda em forma de V, que pode ser dobrada para a frente em ambos os lados da fuselagem, adota um layout aerodinâmico. A parte superior tem uma forma redonda para fazer。
