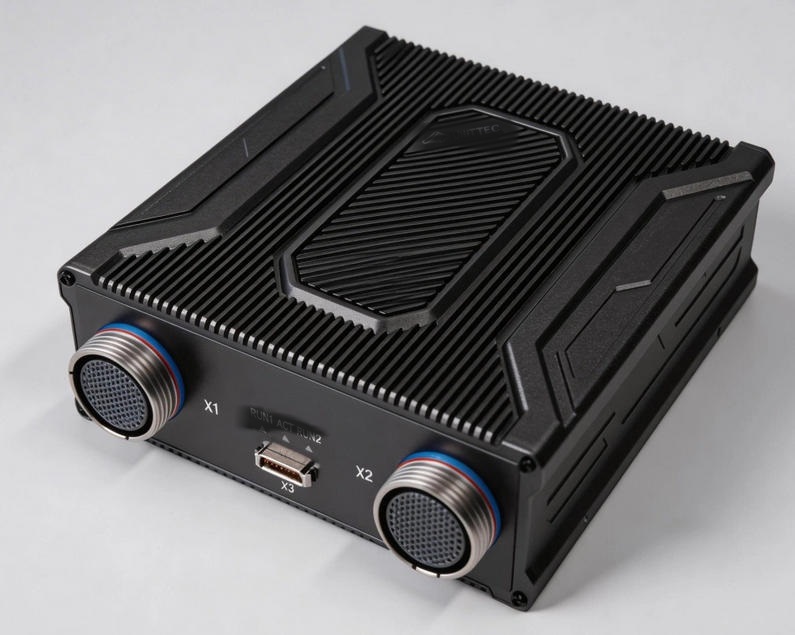

Computador de Controle de Voo (FCC) Série FC-3000 com Tripla Redundância

1. Visão geral básica

• Designação do modelo : Série FC-3000 (FC-3000A / FC-3000B)
• Desenvolvedor : AVIC Xi'an Flight Automatic Control Research Institute (FACRI / Instituto 618)
• Tipo : Computador de controle de voo triplamente redundante e de alta integridade
• Aplicações : UAVs furtivos de alto valor agregado, UAVs de reconhecimento de alta velocidade, UAVs estratégicos de longa duração, plataformas de apoio leal.

2. Arquitetura e Redundância

• Arquitetura de redundância : redundância tripla dissimilar (3 canais independentes)
• Tolerância a falhas :
  • Falha em um único canal: capacidade total da missão mantida
  • Falha de canal duplo: capacidade de retorno seguro garantida
• Sincronização : Hardware lock-step + Cross-Channel Data Link (CCDL)
• Cobertura de bits : ≥ 98%
• Tempo de detecção e comutação de falhas : < 20 ms
• Nível de Garantia de Desenvolvimento : DAL A (DO-178C / DO-254)

3. Processador e desempenho

• FC-3000A : NXP PowerPC QorIQ P3041 / P2020, 600–800 MHz
• FC-3000B : Processador quad-core Loongson 3A / Phytium D2000 (uso doméstico)
• Desempenho em ponto flutuante : ≥ 8 GFLOPS
• Sistema Operacional em Tempo Real :
  • VxWorks 653 (Sistema Operacional particionado ARINC653)
  • Tianmai-2 doméstico / Sistema Operacional Sylix (FC-3000B)

4. Memória

• RAM : 2 GB DDR3 com ECC
• Memória Flash ROM : 1 GB SLC NAND Flash
• NVSRAM : 512 MB (não volátil, protegida contra perda de energia)
• eMMC opcional : até 32 GB

5. Interfaces

• ARINC429 : 16 canais (Rx/Tx)
• MIL-STD-1553B : 2 canais
• CAN / ARINC825 : 4 canais
• RS422 / RS232 : 8 canais
• LVDS : 4 canais de alta velocidade
• Analógico :
  • IA 16× (16 bits)
  • 8× AO (16 bits)
• Entrada/Saída discreta :
  • 32× DI
  • 16× DO
• Fibra Óptica : 2× Canal de Fibra (1 Gbps)

6. Especificações Ambientais e Mecânicas

• Temperatura de operação : -55 °C ~ +85 °C
• Temperatura de armazenamento : -65 °C ~ +125 °C
• Vibração : 15 g a 10–2000 Hz
• Choque : 50 g a 11 ms
• Padrão EMC : MIL-STD-461F / GJB151B
• Grau de proteção contra entrada de água e poeira : IP65 (vedado)
• Potência de entrada : 18–32 VCC (nominal 28 VCC)
• Consumo de energia : ≤ 35 W
• Dimensões : 240 mm × 180 mm × 120 mm (C×L×A)
• Peso : ≤ 3,8 kg

7. Confiabilidade e vida útil

• MTBF : ≥ 15.000 horas (GJB899)
• MTTR : < 30 minutos
• Vida útil projetada : 10 anos / 10.000 horas de voo

8. Plataformas típicas

• UAVs furtivos de última geração para operações de apoio.
• UAVs de reconhecimento estratégico e guerra eletrônica
